Jalousie: Messen und Montagearten

Richtig Messen!

Messen in der Glasleiste
Messen auf dem Rahmen
Messen in der Nische
Messen vor der Nische
Pakethöhen
Messen von Sonderformen

Sie können Ihre Maße millimetergenau eingeben.
Beispiel: Breite (cm): 55,4 Höhe (cm): 122,5

Wenn Sie Hilfe beim Ausmessen Ihrer Fenster benötigen, rufen Sie bitte unsere kostenfreie* Hotline 0800 - 220 40 20 an, senden Sie uns eine Mail oder stellen Sie Ihre Frage über das Kontaktformular des Online-Shops.

* kostenfrei aus allen dt. Netzen

Messen in der Glasleiste

Gerader Falz
Breite (B): Flügelinnenmaß - 0,5 cm
Höhe (H): Flügelinnenmaß

Schräger Falz
Breite (B): Flügelinnenmaß an der Scheibe
Höhe (H): Flügelinnenmaß inkl. schräger Glasleisten

Mindestfalztiefe: 1,8 cm

Messen auf dem Rahmen

Breite (B): Bestellbreite einschließlich gewünschtem Überstand - Fensterbeschläge beachten! -
Höhe (H): Bestellhöhe einschließlich gewünschtem Überstand

Montage mit Klemmträgern
Breite (B): Bestellbreite einschließlich gewünschtem Überstand - Fensterbeschläge beachten! -
Höhe (H): Bestellhöhe = Flügeloberkante bis Flügelunterkante – 1 cm

Bei Klemmträgermontage auf ausreichend Platz in der Fensternische achten!

Messen in der Nische

Breite (B): kleinste Breite - 0,5 cm

Höhe (H): Bestellhöhe

Pakethöhen wegen Fensteröffnung beachten!

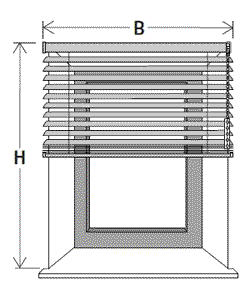

Messen vor der Nische

Breite (B): Bestellbreite einschließlich gewünschtem Überstand

Höhe (H): Bestellhöhe einschließlich gewünschtem Überstand - eventuell zuzüglich Pakethöhe, damit das Paket oberhalb der Nische ist.

Pakethöhen in Abhängigkeit von
Anlagenhöhe und Lamellenbreite

	16 mm	25 mm	35 mm	50 mm	Holz (50)
50 cm	5,5	5,0	8,0	10,0	15,0
100 cm	8,0	7,0	11,5	12,0	17,0
150 cm	10,0	8,0	12,5	13,0	22,0
200 cm	12,0	9,0	13,5	14,0	27,0
250 cm	14,0	10,0	14,5	15,0	33,0
300 cm		12,0	16,0	16,0	38,0
350 cm				17,0

[nach oben]

Messen von Sonderformen (auf dem Rahmen)

Breite (B): Bestellbreite einschließlich gewünschtem Überstand - Fensterbeschläge beachten! -
kleine Höhe (H1): Bestellhöhe kleine Seite links bzw. rechts
große Höhe (H2): Bestellhöhe hohe Seite links bzw. rechts

[nach oben]

Montagearten

Montage in der Glasleiste
Montage mit Klebeleisten auf dem Rahmen o. Glas
Montage mit Klebeträgern auf dem Rahmen
Montage auf den Rahmen
Montage mit Klemmträgern
Montage auf die Wand
Montage unter die Decke

Duolux in der Glasleiste
Duolux auf den Rahmen

Wenn Sie sich vorab über die Montage Ihres Plissees informieren wollen,
gelangen Sie hier zu den Montageanleitungen.

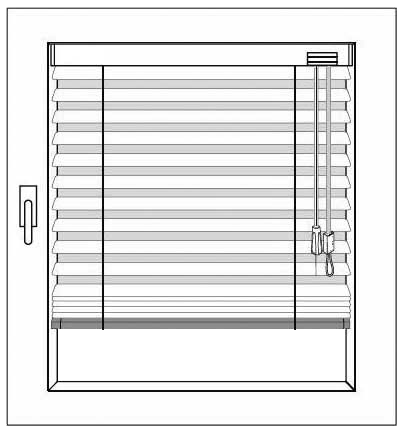

	Montage in der Glasleiste Montage direkt vor der Scheibe, die Träger werden in die Glasleiste geschraubt. Falztiefe sollte min. 1,8 cm sein. Optional mit Pendelsicherung mit Stahlseil-Seitenführung und Spannschuh bei Dreh-/Kippfenstern (Aufpreis).

	Klebeleisten für Jalousien Mit dieser Klebeleiste können Sie Ihre Jalousie ohne zu Bohren am Rahmen Ihres Aluminium- oder Kunststofffensters montieren. Alternativ können Sie die Klebeleiste auch direkt auf die Scheibe kleben. Die Klebeleiste wird passend zu bestellten Jalousie gefertigt. Das komplette Zubehör für die Montage ist dabei. Jalousien mit Seitenführung werden mit einer zweiten Klebeleiste zur Befestigung der Spannwinkel geliefert. [mehr Infos] Montageanleitung: Jalousie mit Klebeleisten

	NEU - Klebeträger für Jalousien Diese neu entwickelten Klebeträger werden ganz einfach auf den Rahmen Ihres Aluminium- oder Kunststofffenster geklebt. Danach müssen Sie die Jalousie nur noch in den Träger einhängen und den Riegelträger schließen. [mehr Infos] Montageanleitung: Jalousie mit Klebeträgern

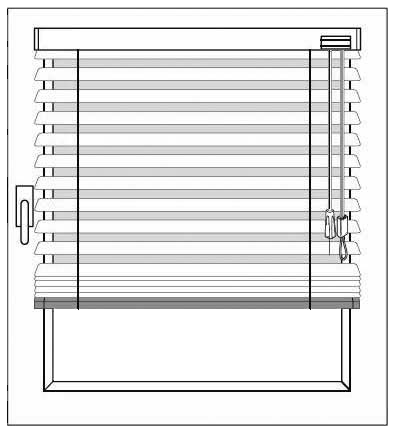

	Montage auf dem Rahmen Montage auf dem Rahmen, die Träger werden auf den Rahmen geschraubt. Optional mit Pendelsicherung mit Stahlseil-Seitenführung und Spannwinkel bei Dreh-/Kippfenstern (Aufpreis)

	Montage mit Klemmträgern Montage für Kunststofffenster (Dreh-/Kipp) mit Klemmträgern. Die Montage erfolgt oben auf dem Rahmen ohne zu Bohren (Aufpreis). Zusätzlich auch mit Pendelsicherung mit Stahlseil-Seitenführung und Klemmspannwinkel bei Dreh-/Kippfenstern (Aufpreis).

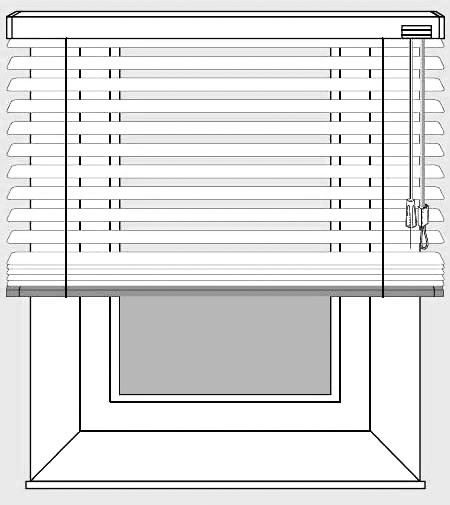

	Montage unter die Decke / Montage auf die Wand Montage unter der Decke. Die Jalousie werden direkt unter der Decke montiert. Bei Wandmontage erfolgt die Montage direkt auf die Wand.


	Duolux - Montage in der Glasleiste / Montage auf den Rahmen Die Duolux montieren Sie am besten in der Glasleiste. Die Montage erfolgt direkt vor der Scheibe, die Spannschuhe werden in die Glasleiste geschraubt. Falztiefe sollte min. 1,8 cm sein. Optional können Sie die Jalousie Duolux auch auf die Wand mit Wandträgern montieren. Die Duolux ist verspannt und braucht keine extra Seitenführung als Pendelsicherung.
