Plissee: Messen und Montagearten

>>>>> Montagearten



Richtig Messen!


Sie können Ihre Maße millimetergenau eingeben.
Beispiel: Breite (cm): 55,4   Höhe (cm): 122,5

Wenn Sie Hilfe beim Ausmessen Ihrer Fenster benötigen, rufen Sie bitte unsere kostenfreie* Hotline 0800 - 220 40 20 an, senden Sie uns eine
Mail oder stellen Sie Ihre Frage über das Kontaktformular des Online-Shops.
* kostenfrei aus allen dt. Netzen








Messen in der Glasleiste



Gerader Falz
Breite (B): Flügelinnenmaß - 0,5 cm
Höhe (H):
Flügelinnenmaß


Schräger Falz
Breite (B): Flügelinnenmaß an der Scheibe
Höhe (H): Flügelinnenmaß inkl. schräger Glasleisten

Mindestfalztiefe: 1,8 cm






Maßanleitung für die Montage von VS2-Anlagen mit Klebeleisten direkt auf der Glasscheibe





Messen auf dem Rahmen


Breite (B): Bestellbreite einschließlich gewünschtem Überstand - Fensterbeschläge beachten! -
Höhe (H): Bestellhöhe einschließlich gewünschtem Überstand


Montage mit Klemmträgern
Breite (B): Bestellbreite einschließlich gewünschtem Überstand - Fensterbeschläge beachten! -
Höhe (H): Bestellhöhe = Flügeloberkante bis Flügelunterkante – 1 cm

Bei Klemmträgermontage auf ausreichend Platz in der Fensternische achten!







Messen in der Nische


Breite (B): kleinste Breite - 0,5 cm

Höhe (H): Bestellhöhe

Pakethöhen wegen Fensteröffnung beachten!





Messen vor der Nische


Breite (B): Bestellbreite einschließlich gewünschtem Überstand

Höhe (H): Bestellhöhe einschließlich gewünschtem Überstand - eventuell zuzüglich Pakethöhe, damit das Paket überhalb der Nische ist.


Pakethöhen in Abhängigkeit von
Modell und Anlagenhöhe


VS2, VS1, F1 F2, VS4, FSlope, F4 PL11, PLK13
50 cm 5,0 6,0 7,0 10,0
100 cm 6,0 7,0 8,0 7,0
150 cm 7,0 8,0 9,0 8,0
200 cm 8,0 9,0 10,0 9,0
250 cm 9,0 10,0 11,0 10,0
300 cm       11,0
400 cm       13,0


















Messen von Sonderformen (auf dem Rahmen)


Breite (B): Bestellbreite einschließlich gewünschtem Überstand (X) - Fensterbeschläge beachten! -
kleine Höhe (H2): Bestellhöhe kleine Seite links bzw. rechts
große Höhe (H1): Bestellhöhe hohe Seite links bzw. rechts

Die Schräge (C) dient nur als Kontrollmaß









[nach oben]



Dachfenster-Plissee



Welchen Fenstertyp habe ich?


Wenn Sie Hilfe beim Bestimmen des Fenstertyps benötigen, rufen Sie bitte unsere kostenfreie* Hotline 0800 - 220 40 20 an, senden Sie uns eine Mail oder stellen Sie Ihre Frage über das Kontaktformular des Online-Shops.
* kostenfrei aus allen dt. Netzen









Fenstertyp ablesen

Typ und Größe Ihres Dachfensters entnehmen Sie bitte dem Typenschild. Sie finden dieses normalerweise oben rechts hinter der Griffleiste. Bei geöffnetem Fenster ist dieses leicht sichtbar.
Beispiel auf der Abbildung:
Hersteller: Velux
Typ: GGL
Größe:
M08
Kontrollmaß = Flügellichtmaß:
61,3 cm x 116,0 cm













Velux Flügeltyp A

Flügel mit Schattenfuge und werkseitig montierten Zubehörträgern
(z.B. Typ VL 021.100 = 021A)













Velux Flügeltyp B

Flügel ohne Schattenfuge und ohne werkseitig montierte Zubehörträger (z.B. Typ VL 021.000 = 021B)













Roto Fenstertyp ablesen

Typ und Größe Ihres Dachfensters entnehmen Sie bitte dem Typenschild. Sie finden dieses normalerweise oben rechts am Fenster. Bei geöffnetem Fenster ist dieses leicht sichtbar.
Auf der Abbildung links:

Hersteller: Roto
Typ: 8..K ( K = Kunststoff / H = Holz)
Größe:
9/11
Kontrollmaß = Flügelrahmenlichtmaß:
72,8 cm x 96,8 cm









[nach oben]










Montagearten


Wenn Sie sich vorab über die Montage Ihres Plissees informieren wollen,
gelangen Sie hier zu den Montageanleitungen.




Montage in der Glasleiste

Montage direkt vor der Scheibe, die Spannschuhe (Deckenträger) werden in die Glasleiste geschraubt. Falztiefe sollte min. 1,8 cm sein.





Montage mit Stick & Fix Klebeplatten

Mit dieser Klebeplatte können Sie VS2 Plissees ohne Bohren in der Glasleiste befestigen. Geeignet nur für die Montage an Kunststoff- oder Aluminiumfenstern bis max. 2 m² Anlagengröße. Mindestfalztiefe: 15 mm. Für runde oder schmale Glasleisten wählen Sie Stick & Fix Front.
[mehr Infos]






NEU - Montage mit Klebeleisten auf der Glasscheibe

Mit diesen neuentwickelten Klebeleisten (Aluprofil) können Sie verspannte Plissees VS2 (frei verschiebbar) ohne Bohren direkt auf die Glasscheibe kleben.
Dadurch natürlich auch bei schmalen oder abgerundeten Glasleisten einsetzbar.
Keine Größenbeschränkung wie z.B. bei Stick & Fix Klebeplatten.
[mehr Infos]


Maßanleitung Klebeleistentechnik

Montageanleitung VS2 mit Klebeleisten






Montage auf dem Rahmen

Montage auf dem Rahmen, die Träger werden auf den Rahmen geschraubt.











Montage mit Klemmträgern

Montage für Kunststofffenster (Dreh-/Kipp) mit Klemmträgern. Die Montage erfolgt oben und unten auf dem Rahmen ohne zu Bohren (Aufpreis).







Montage unter die Decke / Montage auf die Wand

Montage unter der Decke. Die Plissees werden direkt unter der Decke mit Deckenträgern montiert.
Bei Wandmontage erfolgt die Montage direkt auf die Wand mit Wandträgern.




 [nach oben]






Montage von Dachfenster-Plissees


Wenn Sie sich vorab über die Montage Ihres Plissees informieren wollen,
gelangen Sie hier zu den Montageanleitungen.




Montage in der Glasleiste:
DF20, DF10

Montage in der Glasleiste des Dachfensters, die Spannschuhe (Deckenträger) werden in die Glasleiste geschraubt.

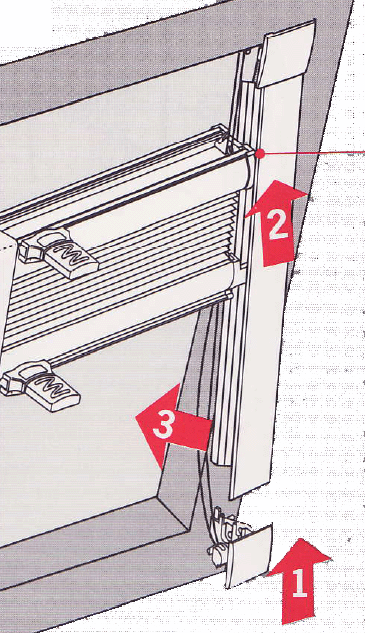

Montage in der Glasleiste:
DFComfort20, DFComfort10

Montage in der Glasleiste des Dachfensters, die Schienen und Zubehörteile sind passend für Ihren Dachfenstertyp.
