Doppelrollo: Messen und Montagearten

>>>>> Montagearten



Richtig Messen!

  Sie können Ihre Maße millimetergenau eingeben.
Beispiel: Breite (cm): 55,4   Höhe (cm): 122,5

Wenn Sie Hilfe beim Ausmessen Ihrer Fenster benötigen, rufen Sie bitte unsere kostenfreie* Hotline 0800 - 220 40 20 an, senden Sie uns eine Mail oder stellen Sie Ihre Frage über das Kontaktformular des Online-Shops.
* kostenfrei aus allen dt. Netzen





Bestellmaße



Bestellbreite = Trägeraußenmaß!


Modell: Kettenzug
Stoffmaß = Bestellbreite
-3,5 cm

Modelle: Kassette 70, Kassette 90
Stoffmaß = Bestellbreite
-4,5 cm










Messen auf dem Rahmen


Breite (B): Bestellbreite einschließlich gewünschtem Überstand
Fensterbeschläge beachten!

Höhe (H): Bestellhöhe einschließlich gewünschtem Überstand

Auf ausreichend Platz in der Fensternische achten!









Messen in der Nische


Breite (B): kleinste Breite - 0,5 cm

Höhe (H): Bestellhöhe

Pakethöhen wegen Fensteröffnung beachten!





Messen vor der Nische


Breite (B): Bestellbreite einschließlich gewünschtem Überstand

Höhe (H): Bestellhöhe einschließlich gewünschtem Überstand - eventuell zuzüglich Pakethöhe, damit das Paket überhalb der Nische ist.
[nach oben]






Montagearten


Wenn Sie sich vorab über die Montage Ihres Dppelrollos informieren wollen,
gelangen Sie hier zu den Montageanleitungen.




Trägerprofil (Kettenzug, Motor): Montage mit Clipträger

Die Doppelrollos werden mit dem Clipträger direkt auf den Ramen, die Wand oder unter die Decke geschraubt.

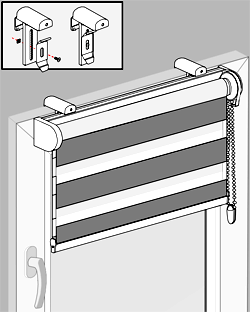

Trägerprofil: Montage mit Klemmträgern

Montage für Kunststofffenster (Dreh-/Kipp) mit Klemmträgern.
Die Montage erfolgt oben auf dem Rahmen ohne zu Bohren (Aufpreis)







Kassette 70 mm (Kettenzug, Motor): Deckenmontage

Die Doppelrollos werden mit dem Clipträger direkt unter die Decke geschraubt.










Kassette 70 mm (Kettenzug, Motor): Rahmen- Wandmontage

Die Doppelrollos werden mit einem zusätzlichen Winkel inkl. Clipträger auf den Rahmen bzw. auf die Wand geschraubt.

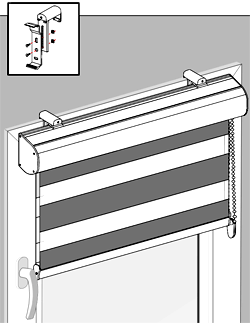

Kassette 70 mm: Montage mit Klemmträgern

Montage für Kunststofffenster (Dreh-/Kipp) mit Klemmträgern.
Die Montage erfolgt oben auf dem Rahmen ohne zu Bohren (Aufpreis)










Kassette 90 mm (Kettenzug, Motor):  Deckenmontage

Die Doppelrollos werden mit dem Clipträger direkt unter die Decke geschraubt.














Kassette 90 mm (Kettenzug, Motor): Rahmen- Wandmontage

Die Doppelrollos werden mit einem zusätzlichen Winkel inkl. Clipträger auf den Rahmen bzw. auf die Wand geschraubt.
